БРО-4 GSM — самый массовый объектовый блок в линейке СТРУНА-5: 4 шлейфа, 2 реле, встроенный GSM-канал. На него приходится основная масса первых выездов начинающих монтажников — и большая часть типовых ошибок: перепутанные клеммы шлейфа, забытое питание, не та полярность Touch Memory. Чтобы такие ошибки не доходили до объекта, мы собрали браузерный тренажёр БРО-4 GSM: расстановка датчиков по плану, подключение проводов к настоящему фото платы, проверка реакции на снятие крышки. Ниже — короткий обзор тренажёра и сценарии, где он действительно экономит время.
- Что такое тренажёр БРО-4 GSM
- Три колонки, один экран
- Шаг 1. Расставить блок и периферию
- Шаг 2. Снять крышку и увидеть клеммы
- Шаг 3. Подключить провода — с подсказкой и без
- Режим «Экзамен»: подсказки выключены, ошибки считаются
- Четыре локации: квартира, офис, магазин, даркстор
- Как встроить в обучение монтажников
- Частые вопросы
Что такое тренажёр БРО-4 GSM
Тренажёр — это интерактивный симулятор монтажа объектового блока, который работает прямо в браузере. Ни установки, ни регистрации: достаточно открыть страницу — и Вы оказываетесь на «объекте». Обучающийся получает план помещения и набор устройств — БРО-4 GSM, ИБП, ИК-датчики, магнитоконтакты, КТС, разбитие стекла, Touch Memory, оповещатель — и должен собрать рабочую систему: расставить датчики по комнатам, открыть БРО и завести все провода на правильные клеммы.
В основе тренажёра — реальная схемотехника блока: тип шлейфа, группировка клемм, последовательная посадка извещателей с НЗ-контактами на один ШС, оконечный резистор 4,7 кОм, реле К1 для оповещателя, отдельные клеммы Touch Memory. При ошибке в группе клемм провод возвращается обратно с подсказкой, какая клемма для чего предназначена. В режиме экзамена подсказки выключаются, а каждое неправильное касание идёт в счётчик ошибок.

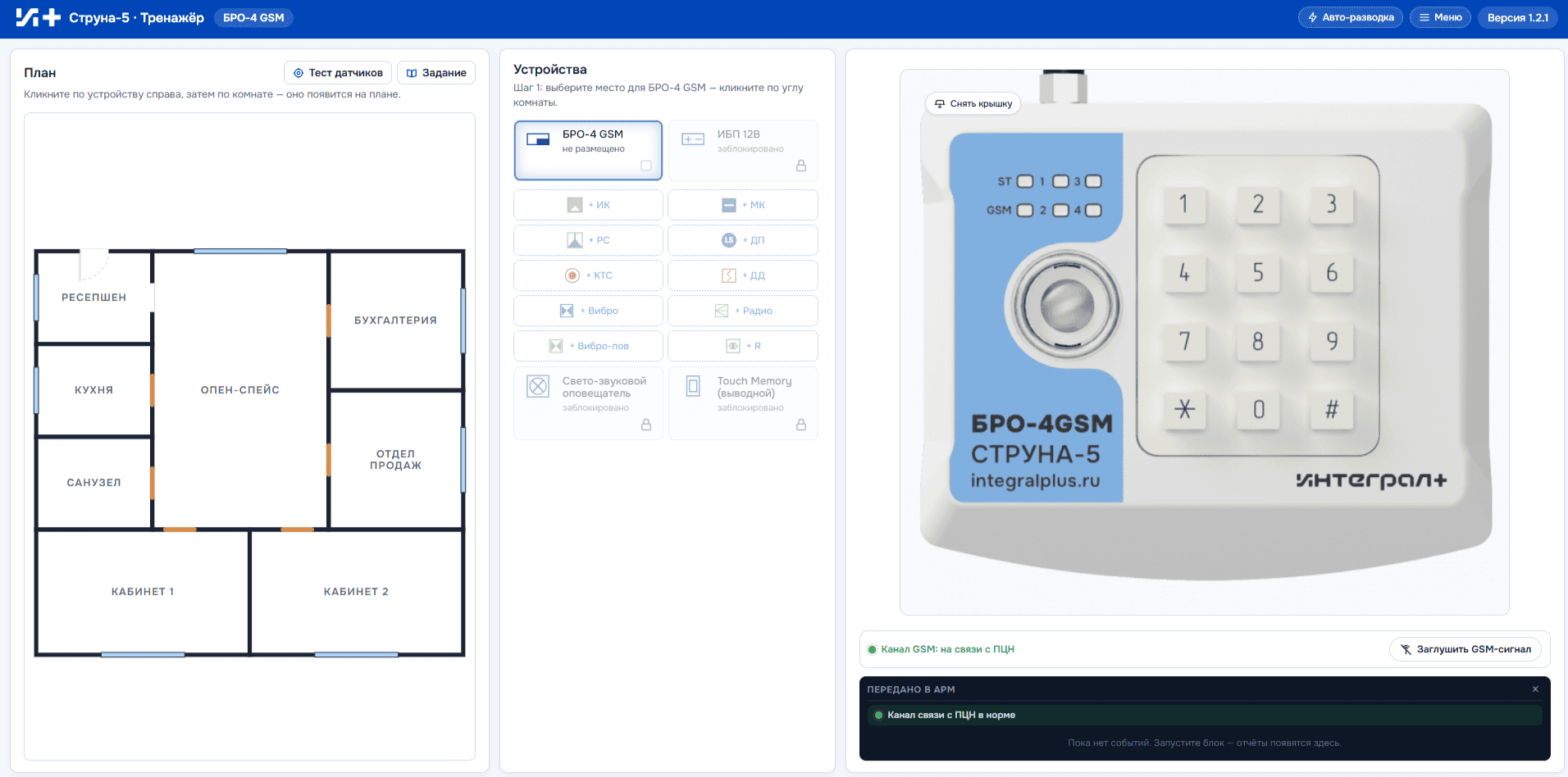

Три колонки, один экран
Весь монтаж укладывается в один экран без переключений и модальных окон. Так устроена основная компоновка:
- Колонка 1 — План объекта. SVG-схема выбранной локации с комнатами, дверями и окнами. Размещённые устройства появляются здесь поверх плана, с подписью и номером.
- Колонка 2 — Устройства. Каталог-чек-лист: что ещё не размещено, что размещено без подключения, что подключено наполовину, что готово. Заблокированные устройства показаны полупрозрачными — например, ИК-датчик не активируется, пока не подключён ИБП.
- Колонка 3 — БРО-4 GSM. Два режима: «с крышкой» (рендер прибора с клавиатурой и зоной Touch Memory) и «без крышки» (реальное фото платы с подписанными клеммами). Переключение — кнопкой «Снять крышку», которая одновременно изображает срабатывание датчика вскрытия — сигнал уходит в журнал АРМ.
Шаг 1. Расставить блок и периферию
Первое, что предлагает тренажёр, — выбрать место для самого блока БРО. Клик по карточке БРО-4 GSM справа, клик по углу комнаты на плане — и блок появляется на схеме. Дальше тренажёр сам подсказывает следующее устройство: ИБП → датчики → оповещатель → Touch Memory.
Координаты не проверяются жёстко: тренажёр не наказывает за «не тот угол». Это сознательное решение — на реальном объекте у монтажника свобода, и тренажёр не должен подменять её собственным «правильным» вариантом. Но к каждому устройству привязана короткая методичка-подсказка: например, объёмный ИК ставится в угол на высоте 2,2–2,4 м, КТС — на рабочем месте, недоступном для посетителя.

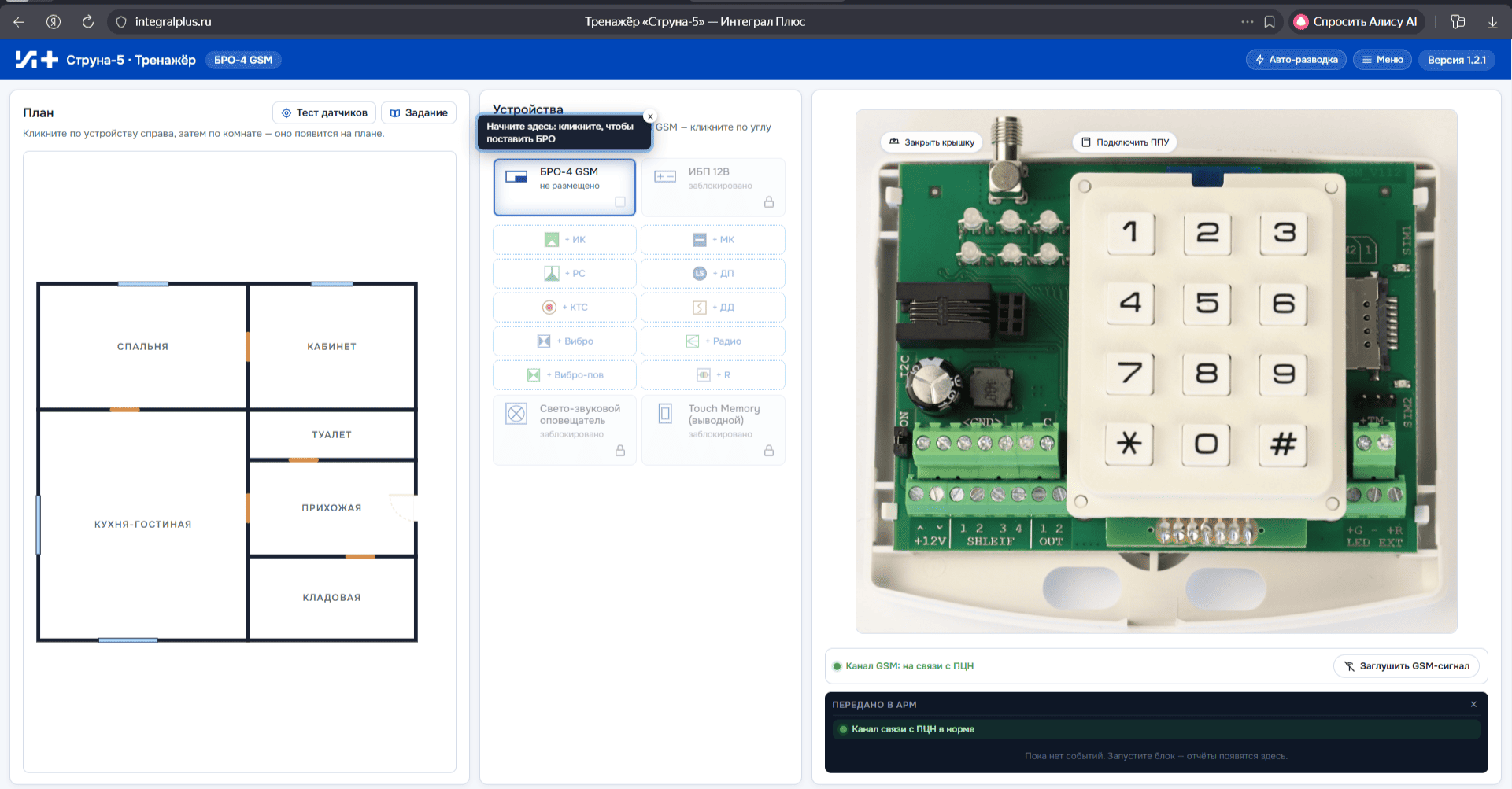

Шаг 2. Снять крышку и увидеть клеммы
Чтобы добраться до клемм, нужно снять верхнюю крышку — точно так же, как на реальном объекте. В тренажёре это кнопка «Снять крышку», и она же — кнопка датчика вскрытия: в журнал АРМ моментально приходит событие «тамперный сигнал». При обратном закрытии крышки сигнал снимается. Эта связка наглядно показывает простую вещь: каждое движение крышкой видно пультовой охране.
В отличие от схематичных тренажёров «нарисуй кружок и соедини стрелкой», здесь под крышкой — реальный снимок платы БРО-4 GSM. На него наложены интерактивные метки клемм: групп шлейфов (ШС1–ШС4), питания (+12В, GND), реле (K1, K2), Touch Memory (TM, GND). Каждая клемма знает свою «семью» — провод примет только клемма из совместимой группы.
Шаг 3. Подключить провода — с подсказкой и без
Это учебное ядро тренажёра. Сценарий — двойной клик:
Клик по устройству справа
Открывается панель с проводами устройства. У каждого — цвет, подпись и индикатор «подключено / не подключено». Например, у объёмного ИК четыре жилы: красный +12В, чёрный GND, жёлтый NC и синий COM.
Клик по проводу
Подходящие клеммы на плате начинают пульсировать синим. Сразу видна вся «семья» клемм — например, для жилы NC подсвечиваются обе клеммы ШС1, потому что в группу шлейфа жилы НЗ-контакта принимаются в любом порядке.
Клик по подсвеченной клемме
Провод подключён, на плате остаётся аккуратная соединительная линия, в карточке устройства провод получает зелёную галочку. При попадании мимо группы — лёгкая красная вспышка и подсказка «эта клемма для +12В, не для шлейфа», провод возвращается к устройству.
Когда все жилы устройства подключены, его карточка становится зелёной — следующее устройство разблокируется. Сначала питание, потом всё остальное: ИК-датчики, магнитоконтакты, разбитие стекла, КТС, оповещатель через реле K1, считыватель Touch Memory.
Режим «Экзамен»: подсказки выключены, ошибки считаются
Когда монтажник прошёл сценарий с подсказкой и готов проверить себя, включается режим «Экзамен». Меняются три вещи:
- Подсветка клемм выключена. Провод нужно посадить на правильную группу клемм по памяти — где у БРО ШС2, а где K1.
- Счётчик ошибок в шапке. Каждое попадание в неправильную клемму увеличивает счётчик. По завершении — статистика: сколько верных подключений, сколько мимо.
- Задание задаёт сценарий. Например, «оборудовать офис из 3 кабинетов с КТС у ресепшна». Под этот сценарий уже подобран нужный набор периферии — обучающийся не выбирает «что поставить», только «куда» и «как подключить».
Это и есть переход от «знаю, где клемма» к «умею собрать систему». Тот самый порог, который без тренажёра преодолевается только на 3–4 реальных выездах с разбором у наставника.
Четыре локации: квартира, офис, магазин, даркстор
В тренажёре сейчас четыре готовых плана:
| Локация | Что отрабатывает |
|---|---|
| Квартира | Базовый сценарий. Прихожая с входной дверью, кухня-гостиная, спальня, кабинет, кладовая, балкон. Учит логике зон: задержка на входе/выходе, мгновенные шлейфы по периметру и объёму. |
| Офис | Несколько кабинетов с разными режимами охраны, КТС у ресепшна, серверная с круглосуточным шлейфом. Здесь начинается группировка датчиков по ШС и распределение по разделам. |
| Магазин | Торговый зал, склад, касса, служебный вход. Сценарий с тревожной кнопкой на кассе и охраной периметра в нерабочее время. |
| Даркстор | Складское помещение со сборщиками заказов. Контроль зон загрузки/разгрузки, тамбура, расчётно-кассовых терминалов. |
Как встроить в обучение монтажников
Тренажёр сделан как часть нашего курса БРО-4 GSM, но работает и автономно — стандартным HTML-приложением без сервера, регистрации и аккаунтов. Несколько типовых сценариев использования:
- Перед первым выездом. 30 минут с подсказками + 20 минут в режиме экзамена. По итогам инженер-наставник видит счётчик ошибок и понимает, что нужно ещё раз проговорить с обучающимся.
- Между модулями курса. После теории по шлейфам (модуль 02) и модуля по подключению (модуль 04) тренажёр закрепляет связку. По нашему опыту, обучающиеся возвращаются к теории с конкретными вопросами, а не с общим впечатлением «в целом понятно».
- На этапе предаттестации. Прогон трёх локаций подряд в режиме «Экзамен» без подсказок — простой и честный фильтр перед выпуском на объект.
- Для разработчиков техзаданий. Проектировщик может за 10 минут собрать ТЗ под объект и убедиться, что четырёх ШС достаточно.
Частые вопросы
Тренажёр платный? Нужна регистрация?
Нет. Тренажёр доступен бесплатно и не требует регистрации. Достаточно открыть страницу в браузере. Прогресс сохраняется в локальном хранилище браузера: работу можно прервать и вернуться к ней позже на том же устройстве.
На каких устройствах он работает?
На любых современных браузерах — десктоп, ноутбук, планшет. На смартфоне тренажёр откроется, но удобнее работать с экраном от 10″: компоновка из трёх колонок на узком экране сжимается. Установка не требуется.
Это симулятор охранной сигнализации в целом или именно по БРО-4 GSM?
Именно по БРО-4 GSM. В колонке «БРО» — реальное фото платы с корректной раскладкой клемм, типы шлейфов соответствуют паспорту прибора, группировка датчиков на 4 ШС рабочая. Это не абстрактный охранный блок, а конкретный прибор линейки СТРУНА-5. Поэтому на реальном монтаже узнаваема каждая клемма.
Можно ли использовать тренажёр в учебных центрах партнёров?
Да. Если Вы — учебный центр, монтажная организация или пультовая охрана и хотите встроить тренажёр в свою программу обучения, напишите нам — поможем поставить ссылку, оформим выдачу под Ваш бренд курса и согласуем условия использования.
Что планируется добавить в тренажёр?
На ближайших итерациях — программирование типов шлейфа через мини-ППУ, имитация тревоги с реалистичным звуком сирены и реакцией реле K1, расширение списка локаций до 6–8 и тренажёр Touch Memory (как привязать новый ключ к разделу).
Открыть тренажёр БРО-4 GSM
Запуск прямо в браузере, без регистрации. 10–15 минут на полный цикл.
