БРО-4 GSM — самый широкораспространённый объектовый блок в линейке «Струна-5», используемый канал связи — GSM-GPRS (2G). Когда отключают сотовую связь, например, в районе оборонных предприятий или в случае массовых мероприятий, объект остаётся без связи — пульт централизованной охраны (ПЦО) не получает событий, в том числе и тревожных извещений. Простое и недорогое решение — добавить резервный канал поверх существующей Wi-Fi-сети объекта через модуль МС-WiFi-4GSM. Ниже — что это за устройство, в каких условиях оно реально спасает и как его поставить за один выезд.

Почему БРО-4 GSM «слепнет» при глушении

БРО-4 GSM — базовый прибор для квартир, дач, небольших офисов и торговых точек. По характеристикам это компактный блок 110×97×35 мм с 4 проводными ШС, двумя релейными выходами и одним каналом связи — GSM-GPRS (2G). Никакого резервирования «из коробки» в нём нет: упала сотовая сеть — упала и охрана.

В 2024–2026 годах массовое подавление сотового сигнала перестало быть экзотикой. Глушение случается:

• при работе средств противодействия БПЛА вблизи аэропортов, военных и режимных объектов;
• в кортежах и зонах массовых мероприятий;
• при локальных «учениях» сетей операторов и аварийных отключениях базовых станций.

Во всех этих сценариях БРО-4 GSM не сможет передать своё состояние или тревогу. Оператор либо засчитает прибору «потерю связи» и поднимет наряд (ложный выезд = деньги), либо хуже — пропустит реальное проникновение, прикрытое «глушилкой».

МС-WiFi-4GSM — что это и как работает

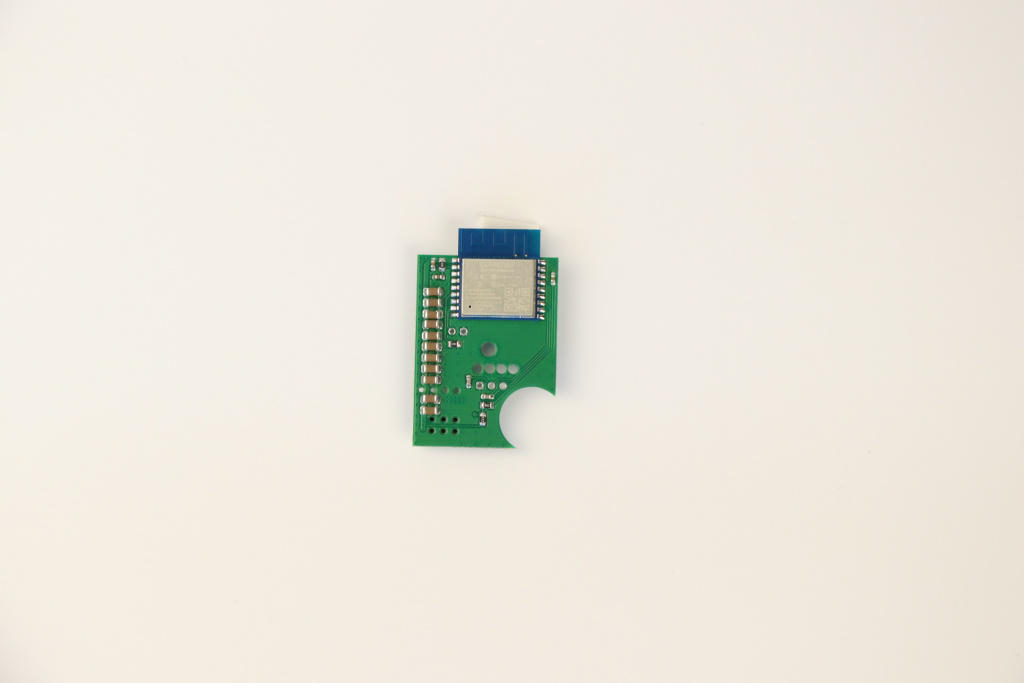

МС-WiFi-4GSM — это модуль сопряжения, который встраивается внутрь корпуса БРО-4 GSM и добавляет ему второй канал связи поверх уже существующей Wi-Fi-сети объекта. Внешний вид прибора не меняется, дополнительных корпусов и кронштейнов не требуется.

Логика работы

После установки и настройки модуль работает в связке с GSM-каналом БРО по принципу «горячего резерва»:

• Wi-Fi становится основным каналом передачи тревог и тестовых сообщений.
• При потере Wi-Fi (отключился роутер, упал интернет-провайдер) блок переключается на GSM-GPRS (2G).
• Когда Wi-Fi возвращается, БРО так же автоматически возвращается на основной канал.
• Связь с ПЦО сохраняется ровно до тех пор, пока работает хотя бы один из каналов.

Для оператора ПЦН это полностью прозрачно: на АРМ «Струна-5» прибор остаётся одним и тем же, просто журнал событий показывает, по какому каналу пришло очередное событие.

Что подготовить перед выездом

МС-WiFi-4GSM ставится за 15–25 минут, но только если на объекте уже выполнен ряд условий. Проверьте их заранее — иначе придётся ехать второй раз.

Пошаговая установка

2

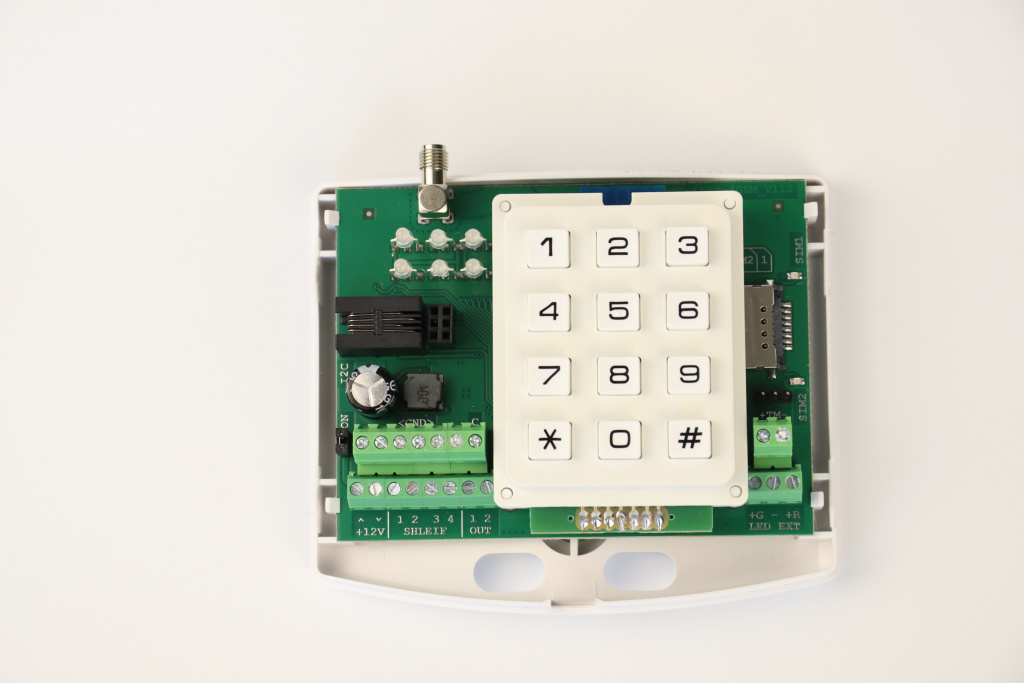

Открыть корпус БРО-4 GSM

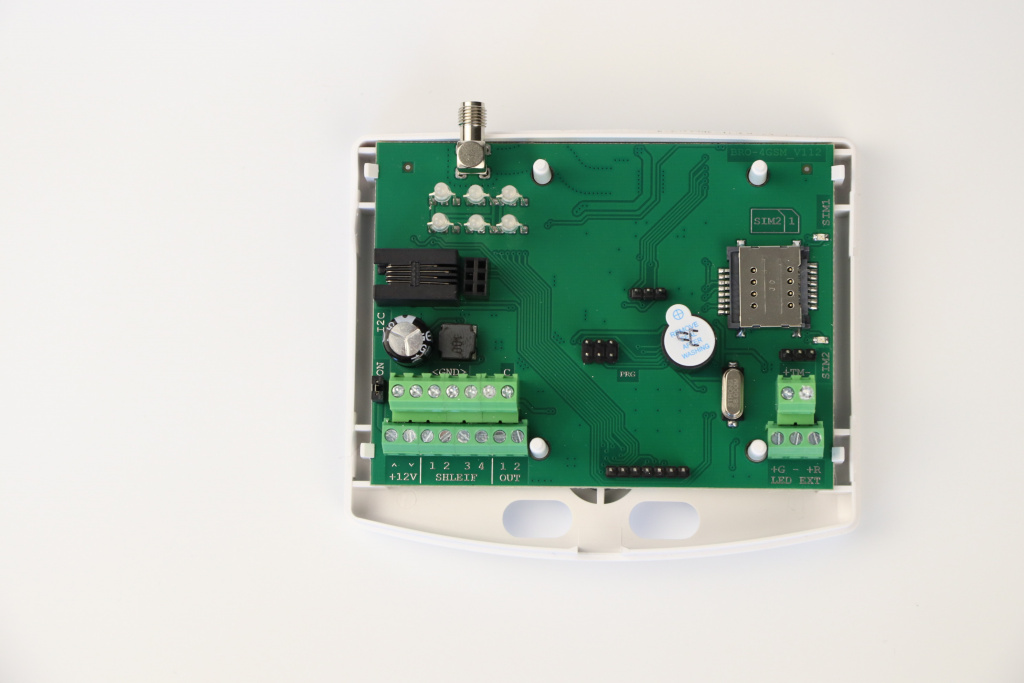

Аккуратно снимите крышку и клавиатуру блока. Под ней — основная плата с GSM-модемом сверху и разъёмом расширения для модуля сопряжения.

3

Установить МС-WiFi-4GSM на штатное место

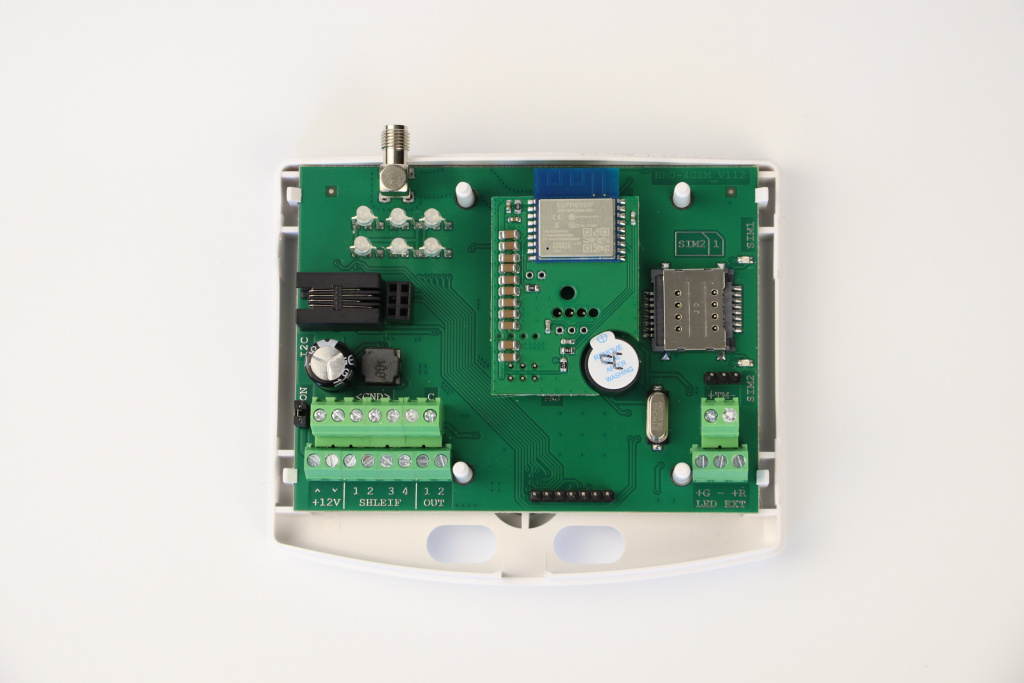

Модуль встаёт в посадочное гнездо на плате БРО — без проводов и пайки. Установите плату модуля связи как показано на фото. Антенна модуля выводится в свободную зону внутри корпуса, не накладывайте её на GSM-антенну.

5

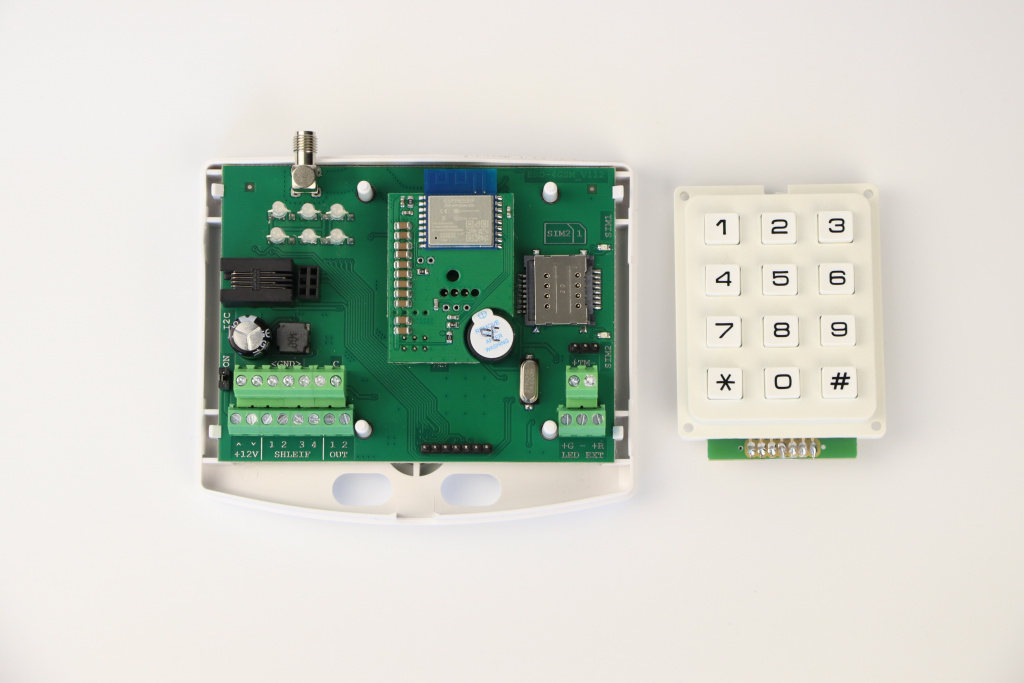

Вернуть клавиатуру и закрыть корпус, подать питание

Соберите корпус, подайте 12 В. На индикации вы увидите стандартный цикл инициализации БРО (см. паспорт прибора, раздел «Индикация»).

Настройка и проверка переключения

После записи параметров и старта прибор должен соединиться с ПЦО по обоим каналам связи. Проверьте каналы связи — это даёт уверенность, что резерв реально работает, а не просто числится в настройках.

Сценарий 1. Штатная работа

На ПЦО приходят события по Wi-Fi с интервалом, заданным в АРМ. В журнале событий канал явно указан как Ethernet (Wi-Fi). На индикации БРО горит «связь установлена», диагностических ошибок нет.

Сценарий 2. Падение Wi-Fi

Выключите Wi-Fi на роутере (или физически отключите его от сети). Прибор должен в течение 30–60 секунд перейти на 2G GSM, отправить тестовое сообщение по сотовому каналу и сообщить на ПЦО о потере основного канала. На АРМ «Струна-5» это отражается отдельным событием — оператор видит, что прибор «жив», просто перешёл на резерв.

Ошибки, из-за которых WiFi-резерв не помогает

Большинство нерабочих установок упирается не в модуль, а в инфраструктуру объекта. Самые частые грабли:

• Wi-Fi на 5 ГГц без 2,4 ГГц. Модуль работает только в 2,4 ГГц. Если у клиента современный двухдиапазонный роутер с раздельными SSID — нужен именно SSID диапазона 2,4 ГГц.
• Гостевая изоляция и AP isolation. На корпоративных и арендных Wi-Fi часто включена изоляция клиентов, которая блокирует исходящие соединения с приборов. Просите администратора сети завести БРО в основной сегмент или сделать исключение по MAC.
• Уплинк через сотовую сеть. Уже упоминалось выше — повторим: 4G-роутер не годится в качестве канала «резерва от глушения». Только проводной интернет.
• Электропитание роутера. При отключении света роутер падает первым, БРО — последним (он питается от 12 В через РИП и может жить часами).
• Старая прошивка БРО. Прошивки до V74 не понимают модуль — БРО его «не видит». Обновитесь до выезда.
• Build АРМ ниже 270. Из-за несовместимости ПО БРО-4 GSM и билда АРМ РСПИ «Струна-5» блок не выйдет на связь, оператор его не увидит.

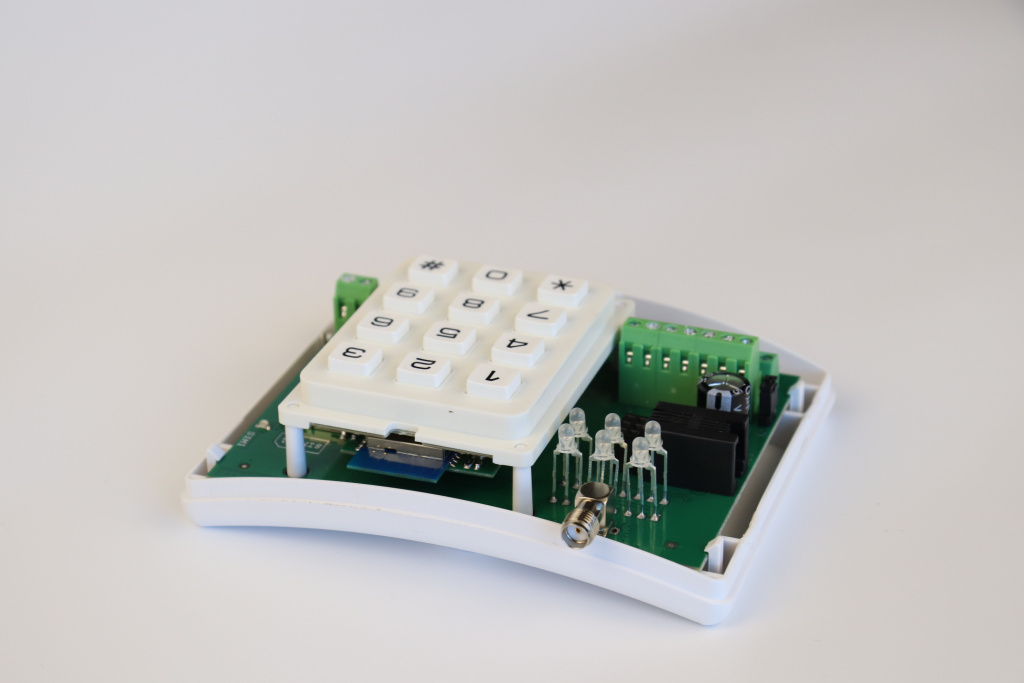

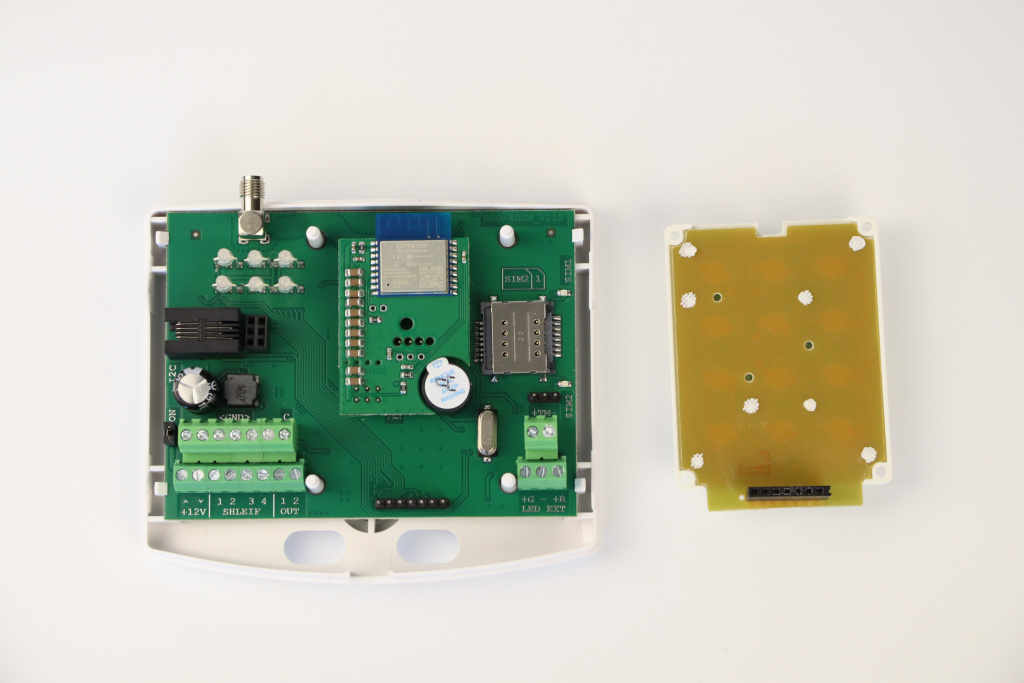

Все ракурсы установки

Полный набор фото с фотосессии — для тех, кто ставит модуль впервые и хочет иметь визуальный референс перед выездом на объект.
