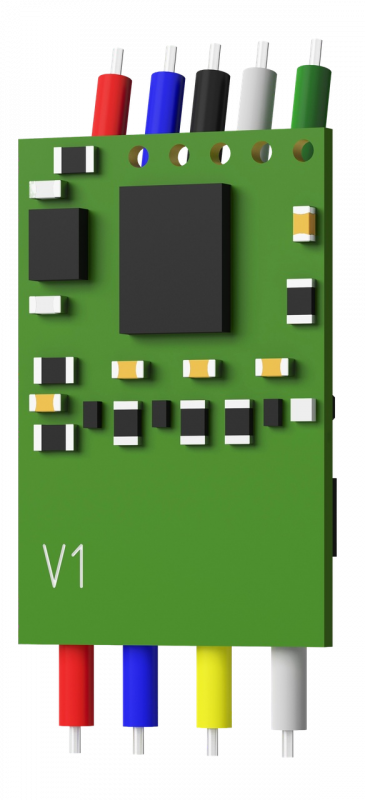

Адресная метка АДРМ-2 — миниатюрный модуль, который присваивает обычному проводному охранному извещателю уникальный адрес в системе. Работает в паре с модулем сопряжения МС 128-АДР из состава РСПИ «Струна-5» и обеспечивает зашифрованную передачу состояния датчика по адресной линии связи (АЛС).
Метка обеспечивает:
- Контроль 2 каналов обнаружения (например, ИК и термоканал теплового извещателя, либо два разных извещателя)
- Контроль вскрытия корпуса извещателя (тампер)
- Питание подключённого извещателя через защищённый выход
Подключается к адресной линии связи модуля МС 128-АДР по интерфейсу RS-485. К одному модулю можно подключить до 128 меток АДРМ-2. Метка устанавливается внутри корпуса извещателя — провода идут к адресной линии и к контактам датчика.
| Каналы обнаружения нарушения | 2 |
|---|---|
| Контроль вскрытия корпуса | 1 канал |
| Тип входов контроля | «сухой контакт» |
| Интерфейс связи с МС-128АДР | RS-485 |
| Напряжение питания | 5,5…28 В |
| Средний ток потребления | не более 6 мА |
| Выход питания извещателя | защищён предохранителем 0,1 А (самовосстанавливающийся) |
| Емкость на один модуль | до 128 меток АДРМ-2 на МС 128-АДР |
| Габариты (без проводов) | не более 25×17×7 мм |
| Длина проводов к линии / к извещателю | 90…100 мм / 75…85 мм |
| Масса | не более 0,02 кг |
| Гарантия | 5 лет от производителя |
| Производитель | ООО «Интеграл Плюс», г. Казань |
Развернуть подробно
Свернуть
Полное описание продукта: принцип работы, монтаж и совместимость с обычными извещателями — для инсталляторов и инженеров ЧОП.
Зачем нужна адресная метка
Сама по себе АДРМ-2 не извещатель и не датчик — это переходник-«адресатор». Она подключается к выходам обычного проводного извещателя (датчика движения, дыма, открытия, тревожной кнопки) и присваивает ему уникальный адрес в системе «Струна-5». Без метки тот же датчик можно подключить только в общий шлейф, и пульт увидит лишь номер шлейфа, а не точку срабатывания.
Как АДРМ-2 работает с МС 128-АДР
Метка соединяется с адресной линией связи (АЛС) модуля МС 128-АДР по интерфейсу RS-485 — обмен ведётся по схеме «ведущий-ведомый», где модуль опрашивает метки, а метки передают состояние своих входов. К одному модулю МС 128-АДР подключается до 128 меток, каждая занимает 1 или 2 «шлейфа» из адресного пространства модуля — в зависимости от того, сколько каналов извещателя задействовано.
У каждой метки два независимых канала обнаружения нарушения (вход «сухой контакт») и отдельный канал контроля вскрытия корпуса извещателя — то есть один извещатель с двумя зонами и тампером полностью покрывается одной АДРМ-2.
Что можно подключить
- Датчики движения (ИК) — любой проводной извещатель с релейным/сухоконтактным выходом
- Датчики открытия дверей и окон — герконовые и аналогичные
- Дымовые и тепловые извещатели — с контактным выходом тревоги
- Кнопки тревожной сигнализации (КТС)
Метка не зависит от производителя извещателя — важен только тип выхода «сухой контакт». Это позволяет применять обычные недорогие датчики вместо дорогих адресных извещателей.
Монтаж
- Установка внутри корпуса извещателя — компактные размеры (25×17×7 мм) позволяют разместить метку внутри корпуса датчика.
- Подключение к линии — провода «LINE+»/«LINE-» (питание АЛС) и «LINE A»/«LINE B» (интерфейс RS-485) идут в адресную линию, желательно по кольцевой схеме через LINE1 и LINE2 модуля МС 128-АДР.
- Подключение извещателя — выходы «+ИЗВ.»/«-ИЗВ.» питают извещатель, «ВЗЛОМ» — тампер, «КАНАЛ 1»/«КАНАЛ 2» — каналы обнаружения.
- Регистрация на МС 128-АДР — через ППУ: Настройка блока → Датчики → Регистрация датчика, затем привязка к нужному «шлейфу» модуля.
